Направляющие системы

Нагрузочная способность

Динамическая нагрузка профильных рельсовых и роликовых направляющих систем базируется на номинальном ресурсе 54000 км для синхронной ременной передачи и 27000 км для винтовой передачи. Когда возникает статическая нагрузка переменного направления, она должна быть принята во внимание при расчетах. При сложных и необычных нагрузках консультируйтесь, пожалуйста, в нашем расчетном отделе.

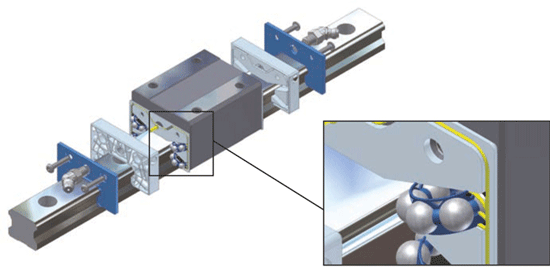

Профильные рельсовые направляющие с сепаратором

Линейные модули серий AXC, AXDL, AXLT и AXS снабжены профильными шариковыми рельсовыми направляющими с сепаратором.

Из-за того что дорожки качения расположены под углом 45°, шариковые профильные направляющие SNR могут использоваться во всех системах и имеют одинаковую грузоподъемность во всех основных направлениях.

Другие особенности профильной рельсовой направляющей системы SNR со встроенным смазочным резервуаром:

• Долгий срок службы, длинный период работы без необходимости в обслуживании, низкое выделение тепла;
• Высокая способность компенсации допусков и ошибок благодаря X-образной форме рельсов;
• Низкий уровень шума, высокая плавность хода благодаря дополнительному промежуточному шарику между концами сепаратора;
• Запуск до 5 м/с, ускорение до 50 м/с²

Роликовые направляющие

Для всех размеров серий AXC и AXDL также доступны альтернативные версии с роликовыми направляющими системами. Эти системы состоят из роликов, которые катятся по отшлифованным валам из закаленной стали, встроенным в алюминиевый профиль. Стальные валы смазываются маслом из масляного резервуара, который может пополняться снаружи.

Благодаря эксцентриковой установке двух роликов направляющая система может быть точно отрегулирована, таким образом, на заводе устанавливается правильный первоначальный преднатяг или нулевой зазор. Эта технология обеспечивает исключительные ходовые качества.

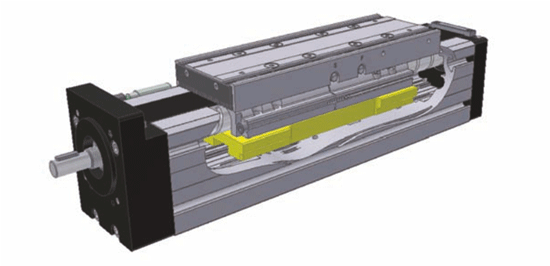

Линейная ось без системы направляющих

Линейные оси без системы линейных направляющих называются осью подачи, они снабжены опорой скольжения. Отличие между осью без системы направляющих и системы с роликовыми и шариковыми направляющими в том, что силы могут прилагаться только в направлении движения и нет возможности воспринимать моментные нагрузки.

Линейные оси без направляющей системы используются в применениях, где требуется отдельная направляющая система в результате требований к нагрузке или жесткости.
